工程線の線種を点線にしても実線でしか印刷できない（休日線が点線で印刷されない）

    使用しているプリンタのドライバの仕様です



詳細　

Windowsは「線幅のある線は実線のみ」というのが基本仕様です。　

従って、特に線幅を太線にした場合には画面上でもこのような症状が出る場合があります。　

画面は実線でもしかたないが、せめて印刷だけは、なんとか点線で印刷したいという場合は、

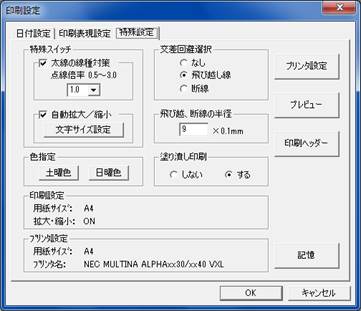

「印刷設定」　で　『特殊設定』　の　「太線の線種対策」　をチェックしてから印刷してください。

　　　

印刷精度は落ちますが、線種表現できるように内部処理するようになります。

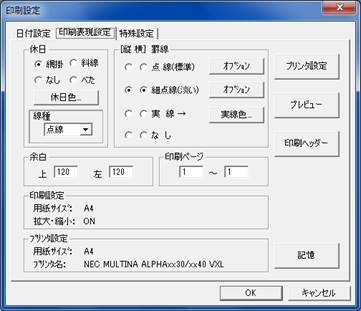

尚、この際に休日線（点線）が非常に細かくなり見にくくなるようであれば、同じく「印刷設定」で「休日」の欄にある線種選択コンボボックスを点線から破線に切り替えておきます。

　　　

尚、グラフィックドライバやプリンタドライバを最新バージョンにバージョンアップすると線種対応できるようになる場合がありますので、各メーカーへ最新バージョンを確認されることをお勧めします。
